Resnične težave s strešno solarno napeljavo -
In zakaj 580 W barvni modul za jeklene ploščice spremeni vse
Namestitev sončnih kolektorjev na streho se sliši preprosto -, dokler ne stojite na strehi iz barvnih jeklenih ploščic (彩钢瓦) in strmite v montažni komplet, ki je bil zasnovan za betonske ploščice, in se sprašujete, kako za vraga naj bi to delovalo, ne da bi ustvarili ducat novih puščajočih točk. Ta del je za monterje, lastnike stavb in vodje projektov, ki so že bili tam.
Globalni trg sončne energije za strehe je rasel hitreje kot raznolikost izdelkov, ki ga podpirajo. Desetletja je večina inženiringa solarnih plošč predvidevala eno stvar: ravno, prodorno, trdno površino. Asfaltne skodle. Betonske ploščice. Strehe z ravno membrano. Toda barvne jeklene strešne kritine - valovite, stoječe-šive ali zaskočne-kovinske plošče, ki se uporabljajo na milijonih skladišč, kmetijskih stavb, šol in lažjih komercialnih objektov po vsem svetu -, delujejo po popolnoma drugih pravilih.
Ko se običajna plošča sreča z barvno jekleno streho, se težave ne pojavijo samo občasno. Zgodijo se predvidljivo. In se nagibajo k sestavljanju.
Posebne težave, o katerih nihče ne govori vnaprej
Prodajne ekipe in marketinški materiali ponavadi preskočijo neurejeno sredino. Tukaj so dejanske točke trenja, ki upočasnijo, povečajo stroške ali popolnoma uničijo strešne solarne projekte na kovinskih in barvnih jeklenih strehah.
Strukturna nezdružljivost
Standardne objemke za regale poškodujejo valovite profile, koncentrirajo obremenitev na napačnih točkah in zahtevajo spremembe, za katere streha ni bila zasnovana.
Tveganje okvare hidroizolacije
Vsak preboj skozi kovinsko streho je potencialno puščanje. Konvencionalna montaža na ploščo običajno zahteva 8–20 sidrnih točk na ploščo. Vsak je ranljivost.
Neusklajenost toplotnega raztezanja
Kovinske strehe se med nočjo in dnevom močno razširijo in skrčijo. Togi nosilci za plošče ne. To ustvarja kumulativne napetostne zlome v tesnilih, pritrdilnih elementih in včasih sami strehi.
Omejitve teže
Lahke komercialne kovinske strehe so pogosto ocenjene na 10–25 kg/m². Standardne steklene -steklene dvostranske plošče pritiskajo na ta strop, kar zahteva drago strukturno ojačitev.
Izpostavljenost vetru
Barvne jeklene strehe -, zlasti na industrijskih ali kmetijskih zgradbah - so pogosto na-območjih izpostavljenosti vetru. Premajhni montažni sistemi odpovejo, včasih katastrofalno.
Spori glede estetike in garancije
Vrtanje ali prebijanje kovinske strehe pogosto razveljavi garancijo proizvajalca strešne kritine za hidroizolacijo. To je lahko predstava za lastnike stavb.
To niso redki robni primeri. So standardna pokrajina, s katero se sooči vsakdo, ko poskuša na kovinsko streho postaviti običajno sončno energijo. Posledice na nižji stopnji - vdor vode, strukturne ocene, pre-ostrešje, preden lahko solarna energija nadaljuje - rutinsko podvojijo ali potrojijo stroške projekta v primerjavi s prvotnimi ocenami.
"Sama plošča je dobro delovala. Vse okoli plošče - pritrditev, tesnjenje, toplotno gibanje - je naredilo projekt trikrat težji, kot bi moral biti."
- Izvajalec solarnih napeljav, jugovzhodna Azija
Zakaj standardni solarni paneli niso bili zasnovani za to
Običajna monokristalna ali dvostranska plošča je odličen kos inženiringa, - optimizirana za največji izkoristek energije na kvadratni meter, togost, dolgo-trajnost. Težava ni v kakovosti plošče. Gre za to, da oblika plošče predvideva stabilno, prebojno podlago. Barvne jeklene strehe niso ne eno ne drugo.
Valoviti ali rebrasti profil kovinske strehe pomeni, da je stik-in-strehe sam po sebi neenakomeren. Poskušate namestiti raven, tog 2 m² velik predmet na valovito površino. Standardne montažne tirnice premostijo rebra, kar je videti izvedljivo, dokler ne upoštevate:
- Pritisk vpenjanja, ki se koncentrira na vrhove reber, kar lahko povzroči deformacijo tanjše strešne kritine
- Vrzel med ploščo in streho zadržuje toploto, zmanjšuje učinkovitost plošče in pospešuje UV razgradnjo tesnilnih mas
- Veter ustvarja sesalne obremenitve v tistih režah, za katere pritrdilne spone niso bile ocenjene
- Kondenzacija, ki se nabira v zaprtih zračnih žepih, kar ustvarja korozijo pod ploščo in strešno površino
Nič od tega ni nepremagljivo - izkušeni izvajalci se vsak dan trudijo okoli tega z izdelavo po meri, skrbnimi protokoli tesnjenja in nad-inženirsko montažo. Je pa drag, časovno-intenziven in uvaja spremenljivke, ki jih kateri koli program za zagotavljanje kakovosti težko dosledno nadzira v obsegu.
Večina sporov glede solarnih instalacij in garancijskih zahtevkov na industrijskih strehah ne izvira iz plošče, ampak na vmesnik med generično ploščo in nekompatibilno strešno podlago. Usklajevanje izdelka s površino ni manjša optimizacija - je edina najvišja-odločitev vzvoda v katerem koli solarnem projektu kovinske strehe.

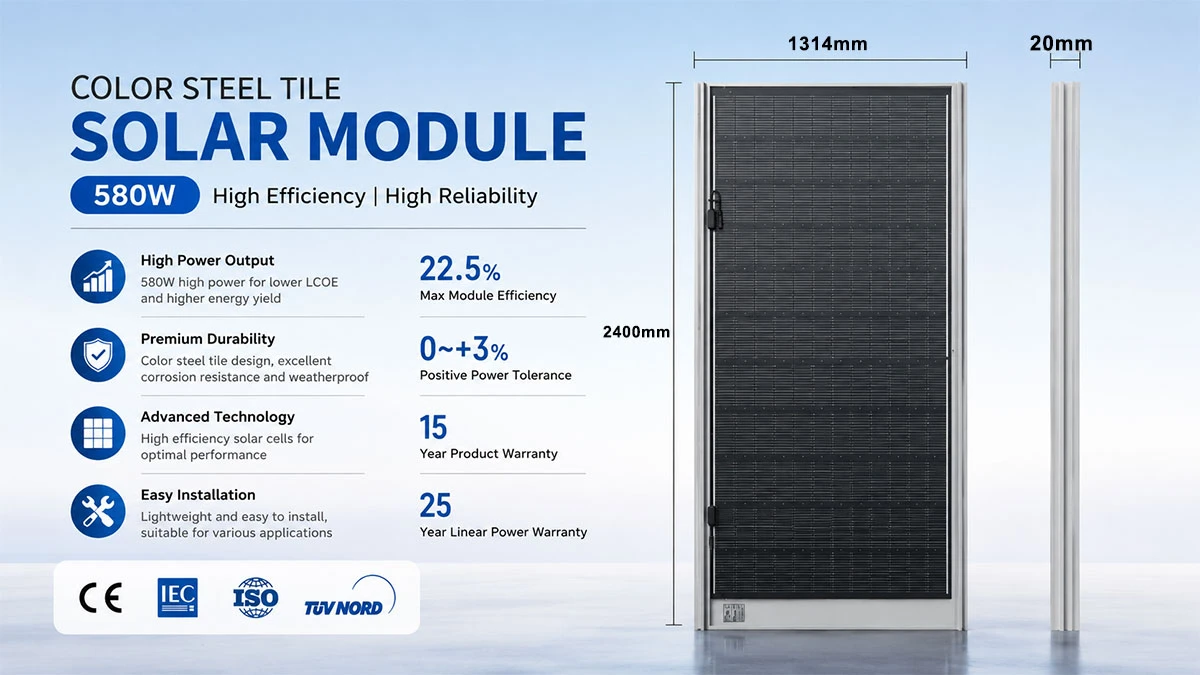

Solarni modul za barvne jeklene ploščice 580 W: ustvarjen za težavo, ne okoli nje
Solarni modul za barvne jeklene ploščice 580 W ne poskuša prilagoditi standardne plošče kovinski strehi. Začne se pri omejitvah strehe in deluje navzven. Ta razlika v filozofiji oblikovanja se pokaže na načine, ki so pomembni na dejanskem delovišču.
Tehnične specifikacije, ki jih je vredno razumeti
Številke povedo del zgodbe. Tukaj je modul 580 W glede na specifikacije, ki so dejansko pomembne za uporabo na kovinskih strehah:
|
Specifikacija |
Modul za barvne jeklene ploščice 580 W |
|
Največja izhodna moč |
580 W (STC) |
|
Učinkovitost modula |
21,5–22,3 % monokristalnega PERC / TOPCon |
|
Teža modula |
~28 kg - optimizirano za lahke komercialne strehe |
|
Material okvirja |
Visok{0}}anodiziran aluminij, ki se ujema s profilom strehe |
|
Montažni sistem |
Clip{0}}tirnica, ne-prebojna, združljiva s stoječimi šivi in valovitimi profili |
|
Ocena vetrne obremenitve |
Do 2,4 kPa (spredaj) / 2,4 kPa (zadaj) - primerno za večino območij industrijske izpostavljenosti |
|
Ocena snežne obremenitve |
5,4 kPa sprednja obremenitev |
|
Temperaturni koeficient (Pmax) |
-0,34 % / stopinja - nizka razgradnja v okoljih kovinske strehe z visoko vročino |
|
Certifikati |
IEC 61215 / IEC 61730 / UL 61730 / CE / MCS |
|
Garancija za napajanje |
30 let garancije linearnega izhoda |
|
Združljivost s streho |
Valovita (C-rebro, R-rebro), stoječi šiv, zaskočni-profili |
Nizkotemperaturni koeficient (-0,34 %/ stopinja ) si zasluži trenutek pozornosti. Kovinske strehe se segrejejo - na neposrednem soncu, površinske temperature na barvnih jeklenih ploščicah redno dosežejo 60–80 stopinj v tropskih in subtropskih podnebjih. Standardne plošče s koeficientom -0,45 %/stopino izgubijo približno 9–15 % nazivne moči pod temi pogoji. Optimizirana celična tehnologija modula 580 W pomeni, da je izkoristek v realnem svetu bistveno bližje nazivni tablici.
Kjer je ta modul najbolj smiseln
Vsak projekt ne potrebuje namenske-barvne jeklene ploščice. Toda obstajajo jasne kategorije, pri katerih uporaba česar koli drugega oteži projekt, kot bi moral biti.
Veliki razponi kovinskih strešnih kritin s stoječimi-šivi, kjer sta hitrost namestitve in strukturna obremenitev omejeni na oboje.
Kmetijske konstrukcije z valovito kovinsko streho, ki nikoli niso bile zasnovane za dodatno strukturno obremenitev zaradi montaže-na osnovi vrtanja.
Kjer so zaradi strešnih garancij, odgovornosti in zahtev za namestitev brez-motenj nepogrešljivi sistemi bistveni.
Maloprodajni centri, logistična središča in poslovne enote s kovinsko streho iščejo C&I solar brez stroškov strukturne ojačitve.
Jugovzhodna Azija, pacifiški otoki, obalna območja -, kjer se o certificiranju vetra ni-mogoče pogajati in običajna montaža ne izpolnjuje ocene tveganja.
Ko se streha vseeno menja, integriran barvni jekleni strešnik + solarni moduli odpravijo odvečno delo in materialne stroške.
Namestitev: kako dejansko izgleda
Ena od manj vidnih prednosti plošče, ki se ujema-namensko, je, kaj vpliva na potek dela namestitve. Delo, ki morda zahteva tri-člansko posadko, izdelavo po meri in dva dni skrbnega tesnjenja s konvencionalno nastavitvijo, je pogosto mogoče dokončati hitreje z dvo-člansko posadko, ki uporablja sistem sponk-tirnic.
Postopek, poenostavljeno:
- Anketa in oblikovanje:Merjenje profila strehe, načrtovanje razporeditve nizov, analiza senčenja
- Tirna namestitev:Clip{0}}sistem tirnic se pritrdi na stoječi šiv ali valovitost brez vrtanja - tirnice so poravnane-nastavljene in pritrjene
- Postavitev modula:Plošče se zaskočijo v sistem tirnic; na modul niso potrebni posamezni pritrdilni elementi
- Električni:Konektorji MC4, načrtovanje nizov, povezava pretvornika - standardni postopek
- Pregled:Preverjanje celovitosti sponke, vizualni pregled hidroizolacije, preverjanje navora na tirnih sidrih
Brez tesnila za streho. Brez silikonskih pištol. Brez skrbi, katere prodore ste zaprli v pravem vrstnem redu, preden je deževalo. Za izkušene posadke je to pomembna kakovost--izboljšanja življenja. Za manj izkušene ekipe je to znatno zmanjšanje možnosti, da gredo stvari narobe.
Najdražja napaka pri namestitvi ni nakup napačne plošče. Odkriva, da ste kupili napačno ploščo, potem ko ste že načrtovali projekt, naročili strojno opremo in načrtovali ekipo.
Pogosto zastavljena vprašanja
Z znatnimi prilagoditvami - oklepaji po meri, skrbnim tesnjenjem in pogosto strukturno oceno lahko. Rezultat je običajno dražji in bolj{2}}nagnjen k okvaram kot namensko-zgrajena rešitev. Težava združljivosti ni teoretična; redno se pojavlja v zavarovalnih zahtevkih in sporih glede garancije za streho.
Sistem za pritrditev s sponkami-je združljiv z najpogostejšimi kovinskimi strešnimi profili: valovitimi (C-rebro in R-rebro), stoječimi spoji in zaskočnimi-ploščami. Za manj pogoste geometrije reber so na voljo-posebni adapterji sponk. Pred naročilom je vredno potrditi vaš natančen profil.
ja Modul omogoča standardne povezave MC4 in je združljiv z vsemi večjimi znamkami pretvornikov in sistemi za optimizacijo (Enphase, SolarEdge, Huawei, SMA, Growatt in drugi). Zasnova sistema sledi standardnim načelom optimizacije na ravni-nizov ali modulov.
Obdobja vračila se močno razlikujejo glede na regijo, lokalne tarife za električno energijo, razpoložljive spodbude in velikost strehe. Na trgih z visokimi stroški električne energije (zahodna Evropa, Avstralija, Japonska, komercialne cene jugovzhodne Azije) se strešna sončna energija C&I na kovinskih zgradbah običajno povrne v 4–7 letih. Znižani stroški namestitve namensko-zgrajenega sistema v primerjavi s prilagojenimi običajnimi ploščami običajno skrajšajo vračilo za 6–18 mesecev.
To se razlikuje glede na proizvajalca in distributerja. Večina tovarni-neposrednih dobaviteljev sprejema naročila, ki se začnejo pri eni paleti (običajno 20–30 modulov) za testiranje projekta, pri čemer količinske cene začnejo veljati pri naročilih-na ravni zabojnika. Za trenutne MOQ in logistične možnosti se obrnite na svojega regionalnega distributerja.
Standardne garancije za solarne panele nudijo 12-letno garancijo za izdelek in 25-letno linearno izhodno moč. 30-letna garancija linearne moči modula z barvnimi jeklenimi ploščicami 580 W je višja od izhodišča industrije – odraz nižje stopnje razgradnje celične tehnologije TOPCon (običajno 0,4 %/leto v primerjavi z . 0.55%/leto pri starejših zasnovah PERC).
Ste pripravljeni določiti pravo ploščo za svoj projekt?
Pridobite podatkovni list, podrobnosti o montažnem sistemu in kontakte regionalnih distributerjev za solarni modul za barvne jeklene ploščice 580 W.
Zahtevajte brezplačen predlog dizajna →
Bottom Line
Strešna sončna energija na stavbah s kovinskimi in barvnimi jeklenimi ploščicami je eden najbolj-potencialnih segmentov na komercialnem solarnem trgu. Strešni prostor obstaja, energijske obremenitve so znatne, ekonomičnost pa močna. Tisto, kar zadržuje segment, ni apetit -, temveč težava s prilagajanjem izdelka-trgu, ki je konvencionalne plošče niso rešile.
Solarni modul za barvne jeklene ploščice 580 W ni rešitev ali kompromis. To se zgodi, ko posebne omejitve kovinske strešne kritine vzamete resno že v prvi vrstici načrtovanja. Lažji, profil-ujemajoč se, ne-prebojen, ocenjen za močna-veterna okolja in podprt z daljšo garancijo moči kot večina alternativ.
Če ste se opekli zaradi solarnega projekta kovinske strehe, ki je stal več od pričakovanj, trajal dlje od načrtovanega ali povzročil glavobole zaradi garancije, še vedno rešujete - glavni vzrok je bila verjetno izbira plošče. Sprejeti to pravo odločitev na začetku je preprosteje kot nekoč.
